ماژول BMS هوشمند باتری لیتیوم فسفات 8 تا 16 سلول 100 آمپر با بالانس فعال 1 آمپر برند DALY

BMS هوشمند دالی ۱۰۰ آمپر برای باتری LiFePO4 (۸ تا ۱۶ سلول) با بالانس فعال ۱ آمپر – مناسب سیستم‌های ذخیره‌ساز انرژی خانگی

اینبار نیز با یکی دیگر از محصولات برند معتبر دالی از صفحه فروشگاهی رها باتری در خدمت شما عزیزان همراه هستیم. محصول پیش رو یک BMS هوشمند است که برای پک‌های LiFePO4 با ولتاژ بین ۲۴ تا ۴۸ ولت (۸ تا ۱۶ سلول) و جریان کاری مستمر ۱۰۰ آمپر طراحی شده است. این سیستم مدیریت باتری دارای قابلیت بالانس فعال سلول‌ها با جریان ۱ آمپر، ماژول ارتباط موازی، و چندین رابط ارتباط صنعتی است که آن را برای سیستم‌های ذخیره انرژی مقیاس خانگی یا صنعتی مناسب می‌سازد.

محصول Daly Smart LiFePO4 BMS دارای مدل‌های 8S 24V و 16S 48V با جریان 100 آمپر است. این ماژول محافظ باتری با پشتیبانی از ویژگی بالانس فعال 1 آمپر (به‌صورت اختیاری)، عمر باتری را به طرز مؤثری افزایش می‌دهد. همچنین قابلیت شناسایی خودکار پروتکل‌های رایج اینورتر را دارد که باعث سازگاری آسان آن با برندهای مختلف می‌شود.

نمایشگر رنگی 3.5 اینچی با کیفیت بالا نیز امکان مشاهده و بررسی هم‌زمان داده‌های عملکرد سیستم، مانند وضعیت سلول‌ها، موازی سازی و ارتباط با اینورتر را فراهم می‌سازد. این ویژگی‌ها، BMS هوشمند دالی 100 آمپر را به گزینه‌ای پیشرفته و کارآمد برای سیستم‌های ذخیره انرژی خانگی تبدیل کرده‌اند.

امکانات کاربردی BMS هوشمند دالی ۱۰۰ آمپر

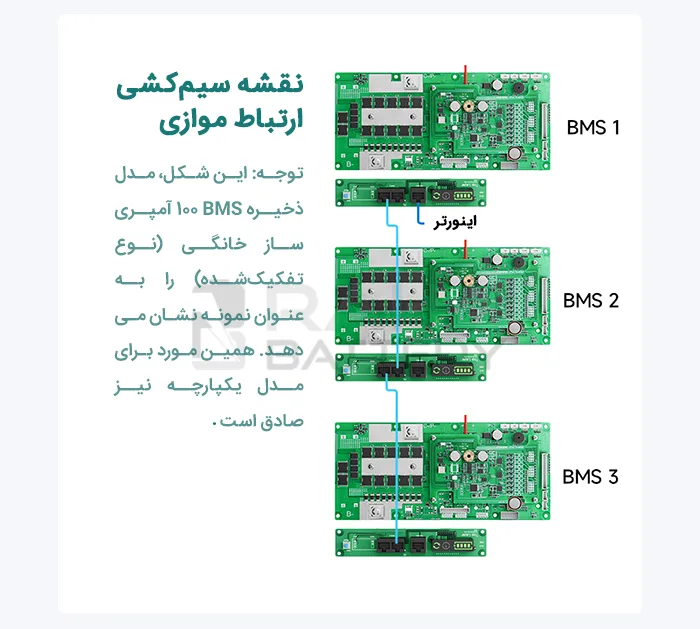

ماژول مدیریت باتری دالی از قابلیت موازی‌سازی با جریان 10 آمپر پشتیبانی می‌کند که امکان اتصال تا 16 پک باتری را فراهم می‌سازد. با طراحی جدید، حجم آن تا 40٪ کوچکتر شده و امکان ذخیره‌سازی تا 10,000 عملکرد قبلی را نیز داراست.

از دیگر امکانات کاربردی این ماژول محافظ باتری لیتیومی می‌توان به پلتفرم ابری جهت مدیریت از راه دور مؤثر اشاره کرد. همچنین اپلیکیشن اختصاصی توسعه‌یافته‌ی Daly، از اتصال بلوتوثی و نیز نظارت از طریق WiFi یا GPS پشتیبانی می‌کند، که کاربران را قادر می‌سازد به‌صورت لحظه‌ای وضعیت باتری‌ها را روی تلفن همراه یا کامپیوتر خود بررسی و مدیریت کنند. این مجموعه قابلیت‌ها، نظارت، کنترل و بهره‌برداری از سیستم‌های ذخیره انرژی را بسیار آسان و هوشمند کرده است.

کاربرد BMS دالی در سیستم‌های ذخیره‌سازی انرژی

سیستم مدیریت باتری BMS دالی با طراحی پیشرفته و عملکرد هوشمند، راه‌حلی ایده‌آل برای کاربردهای متنوع ذخیره‌سازی انرژی خانگی، ایستگاه‌های پایه و ساختمان‌های اداری و تجاری است. این محصول با پشتیبانی از پروتکل ارتباطی DALY، امکان یکپارچه‌سازی مؤثر با سیستم‌های کنترلی روشنایی و انرژی را فراهم می‌سازد و باعث بهینه‌سازی مصرف انرژی و افزایش ایمنی سیستم‌های ذخیره‌سازی می‌شود. دقت بالا در پایش وضعیت سلول‌ها، محافظت چندلایه در برابر اضافه‌بار، دمای بالا و ولتاژ غیرمجاز، از جمله ویژگی‌های کلیدی BMS دالی است که آن را برای سناریوهای کاربردی متنوع، به گزینه‌ای قابل اعتماد و مقرون‌به‌صرفه تبدیل کرده است.

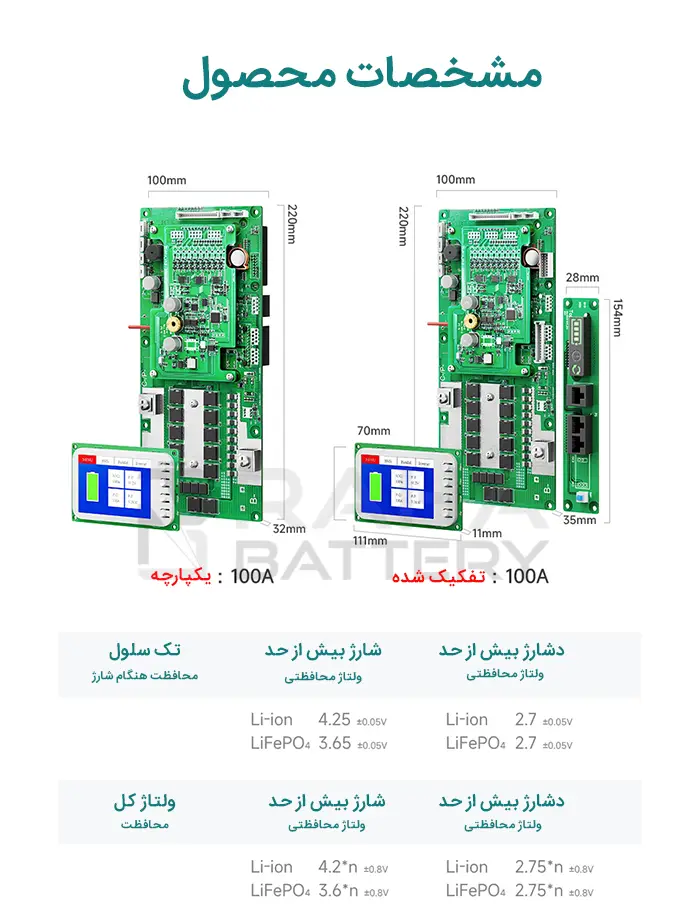

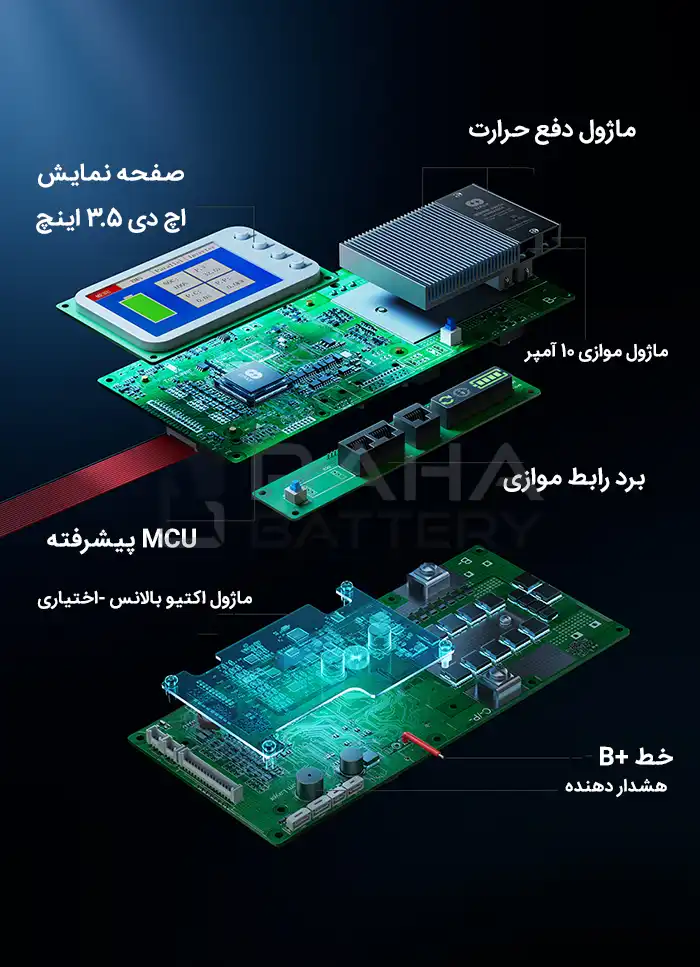

مشخصات کلیدی و ماژول‌های به‌کاررفته در BMS هوشمند دالی 100 آمپر

صفحه‌نمایش 3.5 اینچی HD
نمایشگر رنگی با کیفیت بالا که اطلاعات حیاتی باتری نظیر ولتاژ، جریان، دما، ظرفیت، وضعیت سلول‌ها و آلارم‌ها را به‌صورت زنده نمایش می‌دهد. این قابلیت امکان مانیتورینگ سریع و دقیق سیستم را برای کاربران فراهم می‌کند.

ماژول خنک‌کننده
ماژول اختصاصی دفع حرارت که با طراحی بهینه (از جمله استفاده از هیت‌سینک آلومینیومی موج‌دار) موجب خنک‌سازی مؤثر اجزای حساس از جمله MOSFETها می‌شود و به افزایش عمر سیستم و عملکرد پایدار کمک می‌کند.

ماژول پارالل 10 آمپر
ماژول مخصوص برای اتصال چند BMS به‌صورت موازی تا جریان‌دهی سیستم را افزایش دهد. این ویژگی برای سیستم‌های انرژی با ظرفیت بالا مانند ایستگاه‌های پایه یا ذخیره‌سازی صنعتی بسیار مفید است.

برد رابط موازی
برد واسط جهت اتصال ایمن و هماهنگ چند BMS در ساختارهای موازی. این امکان کنترل یکپارچه‌ی چند سیستم مدیریت باتری را فراهم می‌سازد.

میکروکنترلر پیشرفته
مغز پردازشی قدرتمند BMS که وظیفه‌ی پایش، تحلیل داده‌ها، اجرای الگوریتم‌های حفاظتی، و کنترل فعال ماژول‌ها را بر عهده دارد. MCU پیشرفته باعث افزایش دقت و سرعت عملکرد سیستم می‌شود.

ماژول بالانس فعال – اختیاری
ماژولی جهت ایجاد تعادل بین سلول‌های باتری به‌صورت فعال، با انتقال انرژی از سلول‌های شارژشده به سلول‌های کم‌شارژ. این کار باعث افزایش بهره‌وری انرژی، کاهش اتلاف، و عمر بیشتر باتری می‌شود.

خط +B
مسیر اصلی انتقال جریان مثبت از باتری به مدارهای داخلی و خروجی‌ها. طراحی دقیق و ایمن این مسیر در عملکرد بدون مشکل سیستم اهمیت زیادی دارد.

هشدار دهنده
آلارم صوتی داخلی جهت هشدار به کاربر در مواقع بحرانی مانند دمای بالا، ولتاژ نامناسب یا قطع ارتباط. این قابلیت به افزایش ایمنی سیستم کمک می‌کند.

سیستم خنک‌کنندگی نوآورانه برای کنترل حرارتی بهینه

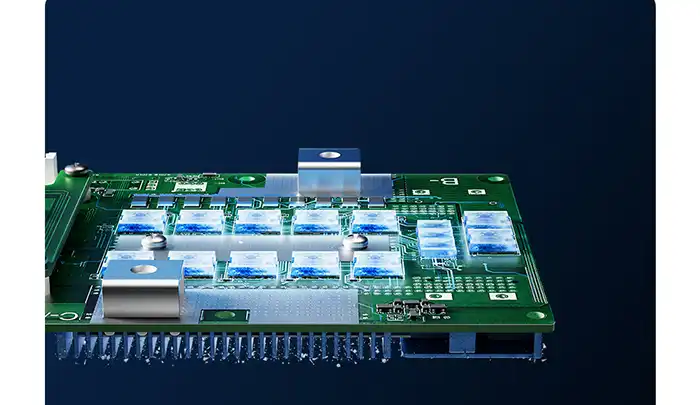

BMS هوشمند دالی 100 آمپر با بهره‌گیری از طراحی خنک‌کننده از سمت پایین، عملکرد حرارتی خود را به‌طور قابل‌توجهی بهبود بخشیده است. در این ساختار، یک هیت‌سینک آلومینیومی در پشت ترانزیستورهای قدرت (MOSFET) قرار گرفته که نقش مهمی در انتقال و دفع مؤثر گرما ایفا می‌کند. این طراحی به کاهش دمای قطعات حساس کمک کرده و طول عمر سیستم و عملکرد پایدار آن را در شرایط کاری سنگین تضمین می‌کند.

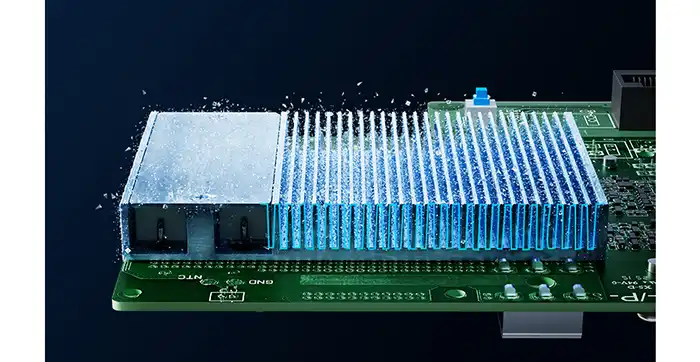

همچنین در این سیستم از یک هیت‌سینک موج‌دار استفاده شده که مساحت تماس آن با جریان هوا تا ۲.۵ برابر بیشتر از هیت‌سینک‌های تخت معمولی است. این افزایش سطح باعث بهبود چشمگیر در تبادل حرارتی و افزایش راندمان خنک‌سازی می‌شود. چنین رویکردی به ویژه در کاربردهایی مانند ذخیره‌سازی انرژی خانگی، ایستگاه‌های پایه و سیستم‌های انرژی ساختمان، که پایداری و بهره‌وری حرارتی اهمیت زیادی دارند، بسیار کارآمد و حیاتی است.

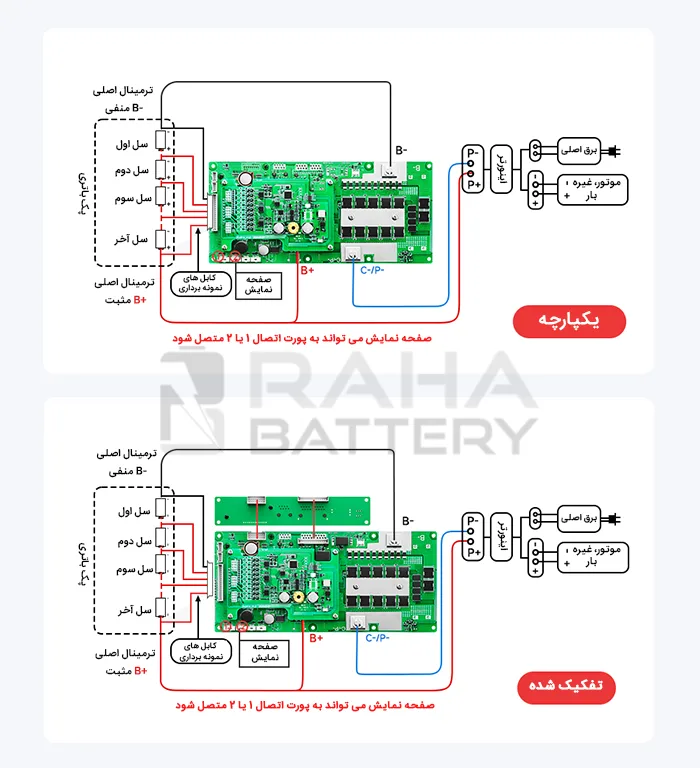

مراحل اتصال BMS هوشمند دالی 100 آمپر

1. جوش دادن کابل‌ها:
   کابل اول (کابل مشکی) به ترمینال منفی باتری متصل می‌شود، کابل دوم (کابل قرمز) به ترمینال مثبت رشته اول باتری‌ها متصل می‌شود، و کابل سوم (کابل قرمز) به ترمینال مثبت رشته دوم باتری‌ها متصل می‌شود. به همین ترتیب ادامه دهید تا همه کابل‌ها متصل شوند.

2. بررسی کابل‌ها:
   پس از اتصال کابل‌ها، ولتاژ بین دو کابل مجاور را اندازه‌گیری کنید تا اطمینان حاصل شود که در ترتیب اتصال کابل‌ها، خطا یا اتصالی جاافتاده وجود ندارد.

3. نصب BMS:
   BMS را ثابت کرده و ولتاژ بین B- و P- را اندازه‌گیری و تأیید کنید که صحیح است، سپس کابل را به BMS وصل کنید.

4. اتصال کابل NTC و استفاده از خط B+ برای اتصال به ترمینال مثبت پک باتری.

5. پس از تکمیل مراحل فوق، BMS می‌تواند فعال شده و به‌طور عادی کار کند. در غیر این صورت، لطفاً مراحل بالا را دوباره دنبال کنید.
