برد محافظ BMS باتری لیتیوم یون 7 سل 100 آمپر برند DALY

معرفی ماژول محافظ شارژ و دشارژ باتری لیتیوم یون 7 سل ۱۰۰ آمپر

ماژول BMS باتری لیتیوم یون 7 سل 100 آمپر یکی از محصولات باکیفیت شرکت Daly است که برای حفاظت از پک‌های باتری لیتیوم-یون طراحی شده است. این ماژول بی ام اس با عملکرد دقیق خود مانع از آسیب دیدن سلول‌ها در اثر شارژ یا دشارژ بیش از حد می‌شود و نقش کلیدی در افزایش عمر و پایداری باتری ایفا می‌کند. این سیستم مدیریت باتری برای پک‌هایی با ولتاژ اسمی حدود ۲۵ تا ۲۹ ولت مناسب است.

ویژگی های ماژول BMS باتری لیتیوم یون 7 سل 100 آمپر

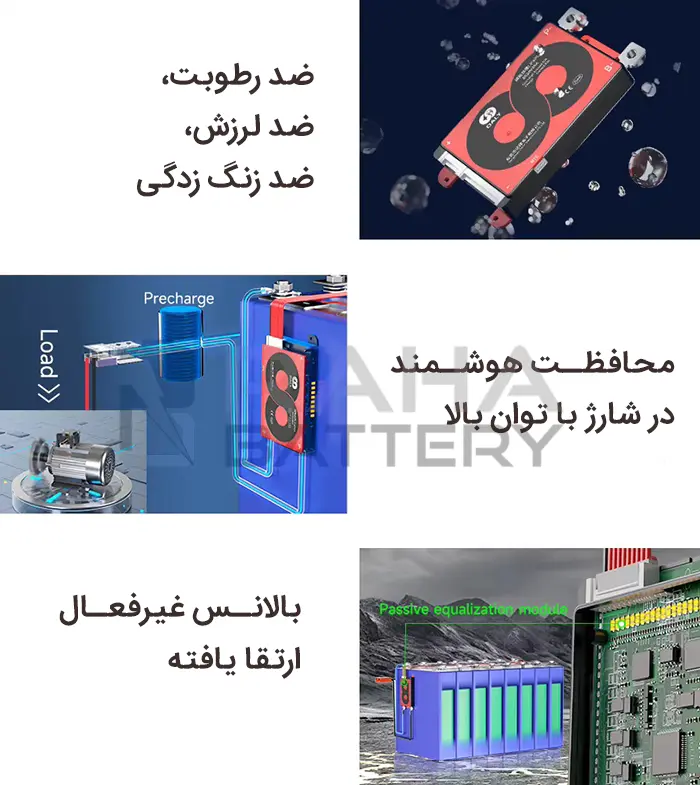

مقاومت بالا در برابر شرایط محیطی

ماژول محافظ شارژ و دشارژ 7 سل 100 آمپر دالی با طراحی صنعتی و پوشش محافظ مخصوص، در برابر رطوبت، لرزش و زنگ‌زدگی مقاوم است. این ویژگی باعث می‌شود بتوان از آن در محیط‌های مرطوب، فضاهای صنعتی یا تجهیزات قابل حمل با اطمینان کامل استفاده کرد، بدون آن‌که عملکرد دستگاه در اثر شرایط محیطی آسیب ببیند.

محافظت هوشمند در جریان‌های بالا

این ماژول bms با سیستم کنترل هوشمند خود، توانایی مدیریت شارژ و دشارژ در جریان‌های بالا را دارد. به‌صورت خودکار ولتاژ و جریان هر سلول را پایش می‌کند و در صورت بروز وضعیت غیرعادی، عملیات شارژ یا دشارژ را متوقف می‌سازد. نتیجه، عملکردی ایمن و پایدار در زمان استفاده‌های سنگین مانند دوچرخه برقی یا سیستم‌های انرژی خورشیدی است. در تصویر زیر موارد کاربرد این ماژول نشان داده شده است.

بالانس سلول‌ها با دقت بالا

سیستم بالانسر غیرفعال داخلی ماژول نسخه‌ای ارتقایافته از طراحی‌های قبلی است و اختلاف ولتاژ میان سلول‌ها را به‌صورت پیوسته کاهش می‌دهد. این کار از ناهماهنگی در بین سلول‌ها جلوگیری کرده و باعث می‌شود ظرفیت واقعی پک باتری تا مدت طولانی حفظ شود. عملکرد نرم و دقیق بالانسینگ، دوام و کارایی بالای پک باتری لیتیومی را تضمین می‌کند.

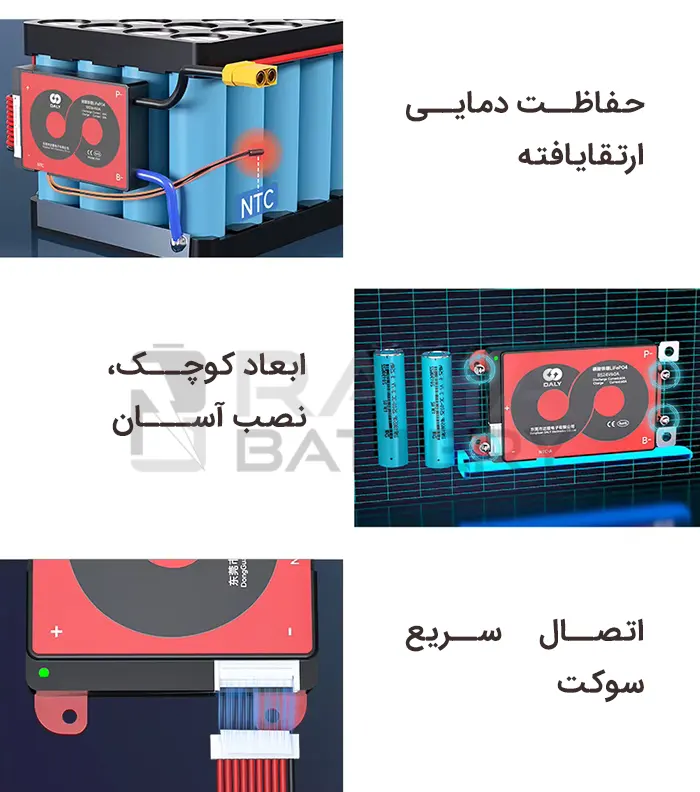

نظارت حرارتی لحظه‌ای با NTC

وجود سنسور دمای NTC در طراحی این محافظ باتری، ایمنی بیشتری را برای پک باتری فراهم می‌کند. این حسگر به‌صورت لحظه‌ای تغییرات دما را پایش می‌کند و در صورت افزایش حرارت، مدار به‌صورت خودکار جریان را محدود یا قطع می‌کند. این مکانیزم مانع از داغ شدن بیش از حد سلول‌ها و خطرات احتمالی ناشی از آن می‌شود.

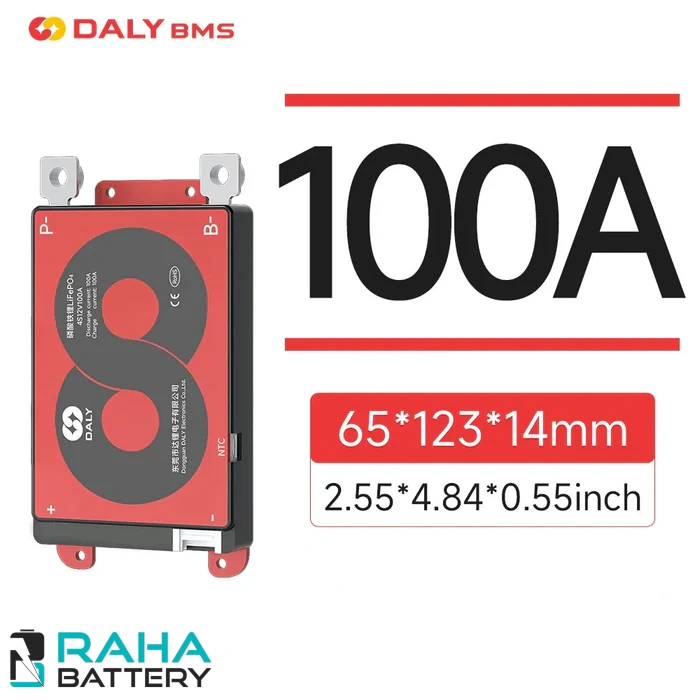

طراحی کوچک و نصب آسان

ماژول BMS باتری لیتیوم یون 7 سل 100 آمپر با ابعاد فشرده و وزن کم ساخته شده تا در هر نوع پک باتری لیتیومی به‌راحتی قابل نصب باشد. وجود جای پیچ و کانکتورهای دقیق، نصب آن را سریع و مطمئن کرده و نیاز به ابزار خاص یا سیم‌کشی پیچیده را از بین می‌برد. این طراحی هوشمند، فضای کمتری اشغال کرده و نظم داخلی پک را حفظ می‌کند.

کانکتور فشاری

درگاه ارتباطی ماژول از نوع فشاری است که اتصال سیم‌ها را سریع، محکم و بدون احتمال قطع ناگهانی برقرار می‌کند. این ساختار باعث پایداری ارتباط الکتریکی در جریان‌های بالا شده و فرآیند مونتاژ یا تعمیر را بسیار ساده‌تر می‌سازد.

مصرف توان بسیار پایین

یکی از مزیت‌های مهم این ماژول، مصرف توان فوق‌العاده پایین آن است. جریان کاری کمتر از ۴۰۰ میکروآمپر باعث می‌شود انرژی باتری در زمان‌های بی‌کار یا آماده‌به‌کار حفظ شود. این ویژگی در پروژه‌هایی که به راندمان بالا و نگهداری طولانی‌مدت باتری نیاز دارند اهمیت زیادی دارد و تفاوت واقعی آن را نسبت به BMS‌های معمولی نشان می‌دهد.

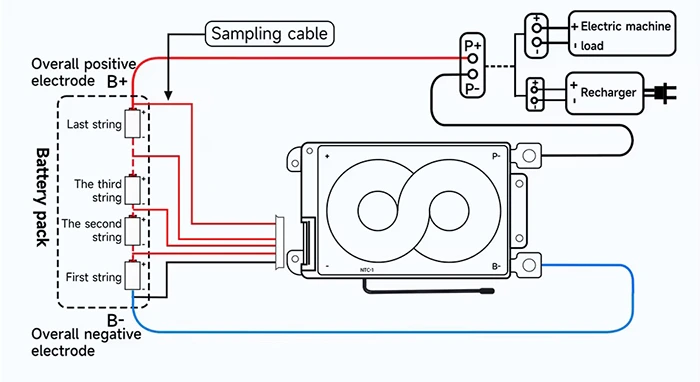

نحوه نصب و سیم کشی

اتصال ماژول بسیار ساده است و فقط کافی است سیم‌های سلول‌ها را طبق ترتیب درج‌شده روی برد متصل کنید. استفاده از کابل‌های ضخیم و اتصال مطمئن در مسیر شارژ و دشارژ باعث می‌شود که عملکرد آن در جریان‌های بالا کاملاً پایدار باقی بماند.

نصب و سیم‌کشی در ۳ مرحله‌ی ساده

مرحله ۱:
سیم‌های نمونه‌برداری را لحیم کنید.
سیم اول که مشکی است، به ترمینال منفی باتری وصل می‌شود.
سیم دوم که قرمز است، به ترمینال مثبت اولین سلول باتری متصل می‌شود.
سیم سوم (قرمز) به ترمینال مثبت سلول دوم وصل می‌گردد، و به همین ترتیب ادامه دهید تا تمام سیم‌ها متصل شوند.

مرحله ۲:
سیم‌ها را بررسی کنید.
پس از اتصال، با اندازه‌گیری ولتاژ بین دو سیم مجاور (از ابتدای سوکت) مطمئن شوید که هیچ اتصالی اشتباه یا ناقص وجود ندارد.

مرحله ۳:
سیم‌های خروجی را وصل کنید.
سیم B- از BMS را به ترمینال منفی کل پک باتری متصل کنید، سپس کابل نمونه‌برداری را به BMS وصل نمایید.
بعد از فعال کردن BMS، بررسی کنید که ولتاژ بین B+ و B- و همچنین ولتاژ بین P+ و P- با یکدیگر هماهنگ و سازگار باشند.
